Фототриангуляция (от фото... и триангуляция), метод определения координат точек местности по фотоснимкам. Назначением Ф. является сгущение геодезической сети с целью обеспечения снимков опорными точками, необходимыми для составления топографической карты, и решения ряда инженерных задач. Ф. может быть пространственной, если определяют все три координаты точек, или плановой, если определяют только две координаты, характеризующие положение точки в горизонтальной плоскости. Для пространственной Ф. необходимо построить общую модель местности, изобразившейся на данных снимках, и ориентировать её относительно геодезической системы координат (рис. 1).

  Эту задачу решают путём внешнего ориентирования снимков, т. е. установки их в такое положение, при котором соответственные проектирующие лучи пересекаются, а координаты полевых опорных точек равны их заданным значениям (способ связок). Общую модель создают также путём построения частных моделей по отдельным стереоскопическим парам снимков и соединения их по связующим точкам (способы независимых и частично зависимых моделей). При аналитическом решении задач пространственной Ф. измеряют координаты точек снимков на монокомпараторе или стереокомпараторе и вычисляют координаты точек местности. Наиболее строгим и точным является способ связок, основанный на совместном уравнении фотограмметрических и геодезических измерений и показаний соответствующих приборов на борту съёмочного самолёта (см. Аэрофотосъёмка).

  Для выполнения пространств. Ф. аналоговым способом используют фотограмметрические приборыстереограф, стереопроектор, автограф и др., позволяющие строить независимые или частично зависимые модели.

  Плановая Ф. основана на присущем снимкам с малыми углами наклона свойстве, заключающемся в том, что центральные углы с вершиной в главной точке снимка или вблизи этой точки практически равны соответствующим горизонтальным углам на местности. Плановую Ф. можно развить аналитическим способом, измерив на снимках центральные углы или координаты точек, или графическим способом при помощи восковок направлений, на которые перенесены углы со снимков (рис. 2).

  Применяются маршрутная и блочная Ф. Наиболее эффективной является блочная Ф., которая строится по нескольким или многим маршрутам с применением ЭЦВМ: она позволяет в большей степени разредить полевую подготовку снимков, чем маршрутная.



  Лит.: Коншин М. Д., Аэрофотограмметрия, М., 1967; Лобанов А. Н., Аналитическая фотограмметрия, М., 1972; Бобир Н. Я., Лобанов А. Н., Федорук Г. Д., Фотограмметрия, М., 1974; Фототриангуляция с применением электронной цифровой вычислительной машины, 3 изд., М., 1975; Финарепский И. И., Уравнивание аналитической фототриангуляции, М., 1976.

  А. Н. Лобанов.




Рис. 1. к ст. Фототриангуляция.

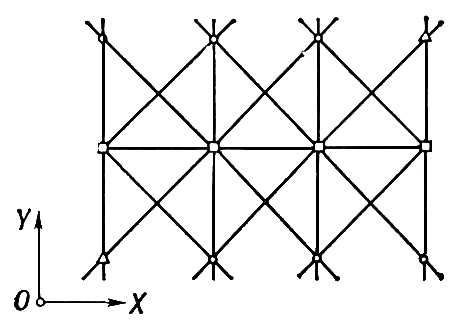

Рис. 2. к ст. Фототриангуляция.
