Биения в машинах и механизмах, отклонение от правильного взаимного расположения поверхностей во вращающихся (колеблющихся) цилиндрических деталях машин и механизмов. Радиальное Б. — разность наибольшего Амакс и наименьшего Амин расстояний от точек реальной поверхности цилиндрической детали до базовой оси вращения в сечении, перпендикулярном к этой оси (рис. 1); радиальное Б. — результат смещения центра (эксцентриситета) рассматриваемого сечения относительно оси вращения.

  Торцовое Б. — разность наибольшего и наименьшего расстояний от точек реальной торцовой поверхности, расположенных на окружности заданного диаметра (D), до плоскости, перпендикулярной к базовой оси вращения (рис. 2); торцовое Б. — результат неперпендикулярности торцовой поверхности к базовой оси и отклонений формы торца по линии измерения.

  Б. — вредное явление в машинах и механизмах; они приводят к повышенному износу и выходу из строя деталей машин.

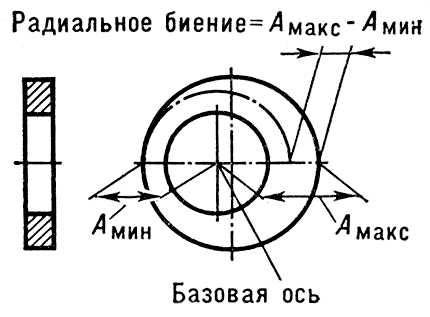

Рис. 1. Схема радиального биения.


Рис. 2. Схема торцового биения.
