Тепловоз, один из видов локомотивов, на котором первичным двигателем является двигатель внутреннего сгорания. Основные элементы Т.: тепловозный двигатель, силовая передача, экипажная часть, вспомогательное оборудование. Установленный в машинном отделении Т. двигатель превращает тепловую энергию сжигаемого топлива в механическую или электрическую энергию, которая через механическую, гидромеханическую или электрическую силовую передачу реализуется в движение колёсных пар.

  Идея использования теплового двигателя на локомотиве возникла в конце 19 в. Предшественники Т. — автодрезины, мотовозы, создававшиеся главным образом для внутризаводских перевозок. Русский инженер В. И. Гриневецкий в 1908—12 создал опытный двигатель внутреннего сгорания, приспособленный к переменным нагрузкам, возникающим при работе локомотива. Т. с таким двигателем и прямой передачей был спроектирован, но не был построен. В 1922 Т. оригинальной конструкции с механическим генератором газа предложил советский инженер А. Н. Шелест. (Его идея была осуществлена только в 50-е гг. 20 в. в Швеции.) Первый магистральный Т. (рис. 1) был создан в СССР в 1924 по проекту Я. М. Гаккеля. Наиболее распространены Т. с электрической передачей (рис. 2, 3), в которых коленчатый вал основного двигателя вращает якорь главного электрогенератора, вырабатывающего электрический ток для питания тяговых электродвигателей. Через зубчатую передачу вращение якорей тяговых электродвигателей передаётся колёсным парам.

  К экипажной части Т. относятся главная рама, двух-, трёх- или четырёхосные тележки с колёсными парами, буксами и рессорным подвешиванием (см. Подвеска). На главной раме Т. располагается кузов. Т. выполняются одно-, двух- и трёхкузовными (одно-, двух- и трёхсекционными). В кузове размещается кабина машиниста, из которой осуществляется управление Т. Машинист при помощи контроллера устанавливает определённую частоту вращения вала двигателя, а изменение режимов работы электрогенератора и тяговых электродвигателей производится автоматически в зависимости от профиля ж.-д. пути. От машинной части кабину обычно отделяет аппаратная камера, в которой размещены приборы и аппараты для выполнения переключений в силовой цепи Т. В машинном отделении, кроме двигателя, находится главный генератор, компрессор, аккумуляторная  батарея, фильтры и т. п. Т. — экономичный локомотив, на котором энергия топлива используется примерно в 6 раз эффективней, чем на паровозе. Современные Т. имеют расчётный кпд 28—32%, развивают скорость 120—160 км/ч и более.



  Лит.: Якобсон П. В., История тепловоза в СССР, М., 1960; Тепловоз ТЭЗ, 5 изд., М., 1973; Тепловозы СССР. Каталог-справочник, М., 1974.

  П. И. Кметик.

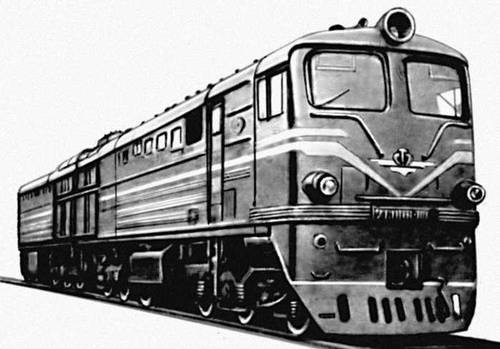

Рис. 3. Двухсекционный тепловоз 2ТЭ116 001 с двумя дизелями общей мощностью 4400 квт (6000 л. с.). Ворошиловград. 1971.


Рис. 1. Первый магистральный тепловоз с дизелем мощностью 750 квт (1000 л. с.), построенный в СССР в 1924.


Рис. 2. Двухсекционный тепловоз 2ТЭ10Л с двумя дизелями общей мощностью 4400 квт (6000 л. с.). Ворошиловград. 1962.
