Рельсосварочная машина, предназначена для электроконтактной сварки рельсов в длинные отрезки или плети, укладываемые в бесстыковой путь. Различают стационарные Р. м., работающие на специализированных рельсо-сварочных предприятиях, и передвижные — для работы в полевых условиях. В стационарных условиях сварка рельсов выполняется на поточной линии, в которую входят: станки для выправки погнутых рельсов, удаления наплывов, вырезки дефектных мест; электросварочная машина; установки для механической и термической обработки стыков и контроля их качества.

  Передвижные Р. м. (рис.) монтируются на четырёхосной платформе, на которой установлены две П-образные качающиеся рамы со стрелой. По нижним балкам стрелы перемещаются 2 тельфера с подвешенными электросварочными головками, которые получают питание от электростанции мощностью 200 квт, установленной в конце платформы. Для подтаскивания рельсов имеются три лебёдки. Время сварки около 160 сек, усилие осадки 350 кн (35 тс).

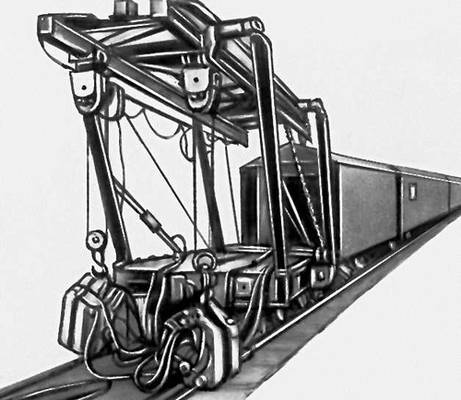

Передвижная рельсосварочная машина с П-образной рамой.
