Навивка пружин, технологическая операция, при которой проволока или лента изгибается в цилиндрическую, коническую, плоскую или фасонную пружину. Различают холодную Н. п. из проволоки диаметром от 0,1 до 16 мм и горячую из проволоки от 12 до 75 мм. Существует несколько способов Н. п. Цилиндрические пружины навивают на вращающуюся оправку (холодная и горячая навивка); при помощи подающих роликов и упорного штифта, перегибающего проволоку через неподвижную оправку (холодная); при помощи подающих роликов и двух упорных штифтов (холодная). Последний способ наиболее распространён, осуществляется на пружинонавивочных станках. Навивку фигурных пружин производят на специальных оправках, приспособлениях, обычно на полуавтоматах. На рис. показана схема навивки цилиндрических пружин с равномерным шагом, который задаётся клином, действующим в определенный момент на заготовку, или шаговой лапкой, подаваемой вдоль оси пружины. Отрезка готового изделия происходит при остановке подачи внутренним и наружным ножами. При Н. п. из проволоки больших диаметров (от 50 мм) вместо штифтов на автоматах устанавливают более прочные упорные ролики с канавками. С помощью рычажной системы, смещающей штифты в процессе навивки к исходной точке, получают конические и фасонные пружины. При смещении наружного штифта (или ролика) вперёд перпендикулярно плоскости навивки можно получать пружины с межвитковым давлением (заготовки для пружин растяжения). Горячую навивку осуществляют на полуавтоматах со схемой навивки на оправке.

  Е. Г. Белков.

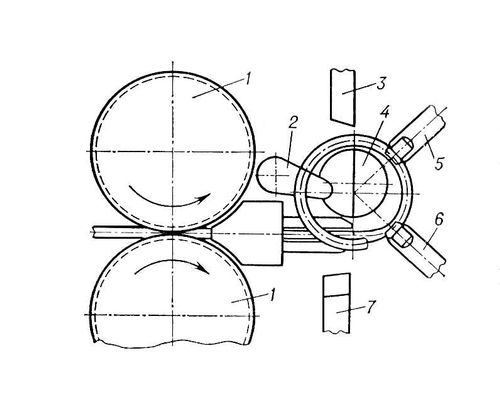

Схема навивки цилиндрических пружин с помощью подающих роликов и двух упорных штифтов на пружинонавивочном автомате: 1 — ролики, подающие проволоку; 2 — шаговая лапка; 3 — наружный нож; 4 — внутренний нож; 5 — наружный штифт; 6 — внутренний штифт; 7 — шаговый клин.
