Киносъёмочный аппарат, аппарат для съёмки объектов на киноплёнку через определённые промежутки времени в виде серии последовательных изображений (кинокадров), используемых для создания кинофильма.

  Оптическая часть К. а. (рис. 1) включает: съёмочный объектив 1, образующий изображение объекта на светочувствительном слое киноплёнки, визирную систему (визир) для наблюдения за объектом съёмки и необходимого расположения К. а. относительно объекта. В зеркальных К. световые лучи направляются в визир-лупу 5 зеркалом 4 и зеркальным обтюратором 2 во время перекрывания им световых лучей, идущих к кадровому окну 9. Изображение, наблюдаемое через визир-лупу, получается на матированной плоской поверхности коллективной линзы 3. К. а. Может иметь один постоянный объектив, жестко встроенный в корпус, или набор сменных объективов с различными фокусными расстояниями. Сменные объективы на К. а. Устанавливаются либо в индивидуальных переходных оправах, либо на поворотном устройстве, называемом турелью. Для изменения фокусного расстояния постоянного объектива применяются насадки (обычно телескопические системы различного углового увеличения), которые тоже можно устанавливать на турели. Некоторые К. а. снабжаются объективами с переменным фокусным расстоянием (вариообъективами). Визирные устройства К. а. подразделяются на параллаксные и беспараллаксные. У параллаксных визиров линия визирования смещена относительно оптической оси съемочного объектива на некоторое расстояние, вследствие чего поле зрения визира смещено относительно поля изображения съёмочного объектива. К беспараллаксным визирам относятся лупы сквозной наводки и зеркальные визиры.

  Механическая часть К. а. включает лентопротяжный механизм, привод и обтюратор. Лентопротяжный механизм перемещает киноплёнку из подающей кассеты 6 в принимающую кассету 14. Тянущий зубчатый барабан 7 равномерно вытягивает киноплёнку из подающей кассеты и затем подаёт её в фильмовый канал 10. Прерывистое (скачкообразное) перемещение киноплёнки мимо кадрового окна 9 осуществляется скачковым механизмом 11 обычно грейферного типа. Перед фильмовым каналом и за скачковым механизмом киноплёнка образует петли 8 и 12, обеспечивающие беспрепятственную работу скачкового механизма. Для подачи нужного количества киноплёнки в принимающую кассету 14 служит задерживающий зубчатый барабан 13, обеспечивающий равномерную подачу кинопленки в принимающую кассету. Тянущий барабан, скачковый механизм, задерживающий барабан и приводной вал сердечника принимающей кассеты вращаются принудительно с определенной скоростью в соответствии с частотой съёмки. Лентопротяжный механизм включает также различного рода вспомогательные приспособления: придерживающие и направляющие ролики, плёнкосниматели и др. Обтюратор 2, выполняемый обычно в виде диска с секторным вырезом (углом светового выреза aсв), предназначен для периодического перекрывания световых лучей, идущих к кадровому окну, во время перемещения киноплёнки на шаг кадра. В некоторых К. а. этот угол может изменяться вручную или автоматически для съёмки в «затемнение» или из «затемнения», а также для регулирования продолжительности времени экспонирования (выдержки) светочувствительного слоя киноплёнки.

  Как отечественные, так и иностранные К. а. выпускаются для съёмки на различную по ширине киноплёнку и разный формат кадра (см. табл.). В зависимости от этого различают К. а. для съёмки широкоформатных фильмов на 70-мм киноплёнку (рис. 2); обычных, широкоэкранных и кашетированных фильмов на 35-мм киноплёнку (рис. 3 и 4); телевизионных, хроникальных, научных, учебных и любительских фильмов на 16-мм киноплёнку (рис. 5 и 6); учебных и любительских фильмов на 8-мм или 2Х8-мм киноплёнку (рис. 7). По назначению и конструктивным особенностям различают К. а. ручные и стационарные. К. а. подразделяются на синхронные с низким уровнем шума для съемки изображений с одновременной (синхронной) записью звука на отдельную, чаще магнитную, ленту; прецизионные с повышенной точностью перемещения кинопленки на шаг кадра для комбинированных киносъёмок в две и более экспозиции; специализированные для съёмки панорамных, кругорамных, стереоскопических фильмов и т.п.; любительские с использованием 16-мм и 8-мм (2Х8-мм) киноплёнок; специальные с высокими скоростями (частотами) съёмки для регистрации быстропротекающих или кратковременных процессов, а также используемые в авиации и при космических полётах.

  Большинство отечественных и иностранных любительских К. а. снабжается встроенными экспонометрическими устройствами, служащими для автоматизации процесса установки нужного значения светового отверстия диафрагмы съемочного объектива. К. а. снабжаются также различного рода вспомогательными приспособлениями, такими, как: анаморфотные насадки для съёмки широкоэкранных фильмов, светофильтры, светозащитные бленды, маски (каше), указатели метража плёнки и т.д.

  Профессиональные и любительские К. а. совершенствуются как путём улучшения существующих моделей, так и посредством разработки новых конструкций. Улучшение К. а. достигается в основном изменением таких узлов и механизмов, которые расширяют эксплуатационные возможности: увеличением емкости кассет, применением объективов с переменным фокусным расстоянием, автоматизацией процессов фокусировки объектива и установки экспозиции, дистанционным управлением работой аппарата и т.д. К. а. последних выпусков (1970) предназначены для съёмки на 8-мм кинопленку с увеличенным по площади кадром (формат «Супер-8»). Интенсивно улучшаются и разрабатываются также К. а. для проведения научно-исследовательских съемок: малогабаритные авиационные кинокамеры, киноустановки для микрокиносъемки, скоростные и растровые кинокамеры, фоторегистрирующие установки и т.п. См. Кинотехника.



  Лит.: Веизе Г., Киносъёмочная камера, пер. с нем., М., 1958; Гордийчук И. Б., Советская киносъёмочная аппаратура, М., 1966: Кулагин С. В., Киносъёмочная и кинопроекционная аппаратура, М., 1967.

  С. В. Кулагин.

Характеристики некоторых киносъемочных аппаратов (на 1971)

Шифр или название

Ши-рина плен-ки, мм

Частоты съемки, кадр/сек

Емкость кассет, м

Способ фокусировки объектива и система визирования

Привод

Масса, кг

Назначение

1 СШС «Россия»

70

24

300

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

ЭД

68

Синхронная съемка ШФ фильмов

70-КСК

70

12-90

150 и 300

По шкале расстояний и матовому стеклу. Лупа сквозной наводки и приставной телескопический визир.

ЭД

45

Комбинированная и ускоренная съемка ШФ фильмов

1-КСШР

70

12-32

40 и 75

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

ЭД и Р

7

Съемка с рук ШФ фильмов

3-КСС «Мир»

35

24

300

По шкале расстояний и матовому стеклу. Лупа сквозной наводки и приставной телескопический визир.

ЭД

66

Синхронная съемка О и ШЭ фильмов

3-КСХМ «Родина»

35

16-32

120 и 300

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

ЭД иР

18

Несинхронная съемка О и ШЭ фильмов

ПСК-29

35

24

60 и 120

По шкале расстояний и матовому стеклу. Лупа сквозной наводки

ЭД

22

Комбинированная съемка О и ШЭ фильмов

1-КСРШ «Конвас-автомат»

35

8-32

60

По шкале расстояний и матовому стеклу. Лупы (сменные) с зеркальным обтюратором

ЭД, П, Р

5,9 и 8

Съемка с рук О и ШЭ фильмов

«Аррифлекс» (ФРГ)

35

8-30

60 и 120

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

ЭД

4,3

Съемка с рук О  фильмов

16-СК «Русь»

16

25

120 и 300

По шкале расстояний и матовому стеклу. Лупа сквозной наводки и приставной телескопический визир с поправкой на параллакс

ЭД

21

Синхронная

16-СПМ

16

12-48

30 и 60

По шкале расстояний и матовому стеклу. Лупа сквозной наводки

ЭД

3,8

Съемка хроникально-документальных фильмов

«Красногорск-2»

16

8-48

30

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

П

3

Съемка хроникальных и любительских фильмов

«Адмира 16А электрик» (Чехословакия)

16

8; 16; 24; 32

15 и30

По шкале расстояний и матовому стеклу. Лупа сквозной наводки

ЭД

23

Съемка хроникально-документальных фильмов

«Кварц-5»

2Х8

8-48

10

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

П

1,5

Съемка хроникальных и любительских фильмов

«Кварц 2Х8С-1»

2Х8С

12; 18; 24; 48

10

Объектив сфокусирован на расстояние 4 м. Телескопический визир

П

1,2

Съемка любительских фильмов формата супер

«Канон-рефлекс-Зум-8-3» (Япония)

2Х8

8; 12; 16; 24: 32; 48; 64

10

По шкале расстояний и матовому стеклу. Лупа с зеркальным обтюратором

П

1,3

Хроникально-любительская съемка



Примечание. В графе «Привод: ЭД — электродвигатель; Р — ручной; П — пружинный.  В графе назначение: О — обычный; ШЭ — широкоэкранный; ШФ — широкоформатный. В графе «Шифр или название» все аппараты, кроме оговоренных, отечественного производства.


Рис. 7. Киносъёмочный аппарат «Кварц-5».


Рис. 4. Киносъёмочный аппарат 1-КСРШ «Конвас-автомат».


Рис. 2. Киносъёмочный аппарат 70-КСК.

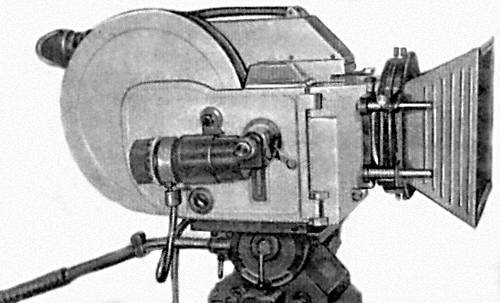

Рис. 3. Киносъёмочный аппарат 3-КСХМ «Родина».
