Каверномер, прибор для определения диаметра буровой скважины, опускаемый в неё на кабеле. Применяются механические и ультразвуковые К. Измерительное устройство наиболее распространённого из механических К. (рис.) состоит из трёх или четырёх рычажных щупов 1, прижимаемых пружинами 2 к стенкам скважины, и реостата 4, ползунок которого через толкатели 3 связан со щупами. Изменение диаметра скважины вызывает пропорциональное ему изменение сопротивления реостата 4. Это сопротивление измеряют на поверхности и в результате получают кривую изменения диаметра скважины от забоя до устья. Последние модели снабжены управляемым рычажным устройством, которое может многократно раскрываться и складываться по команде с поверхности. Ультразвуковой К.— гидролокационное устройство с двумя электроакустическими преобразователями направленного действия, расположенными на противоположных сторонах скважинного прибора. Каждый из преобразователей попеременно работает как излучатель и приёмник ультразвуковых колебаний. На поверхности измеряется время между моментами излучения преобразователем и прихода к нему отражённого от стенки скважины ультразвукового импульса. Т. к. это время пропорционально расстоянию от прибора до стенки скважины, получают два продольных профиля ствола скважины, характеризующие её диаметр.

  В общем случае сечение скважины отличается от круга, поэтому разработаны приборы, позволяющие определять размеры и форму этого сечения.

  В. Т. Чукин.

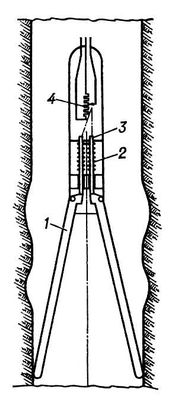

Схема механического каверномера: 1 — рычажные щупы; 2 — пружина; 3 — толкатель; 4 — реостат.
