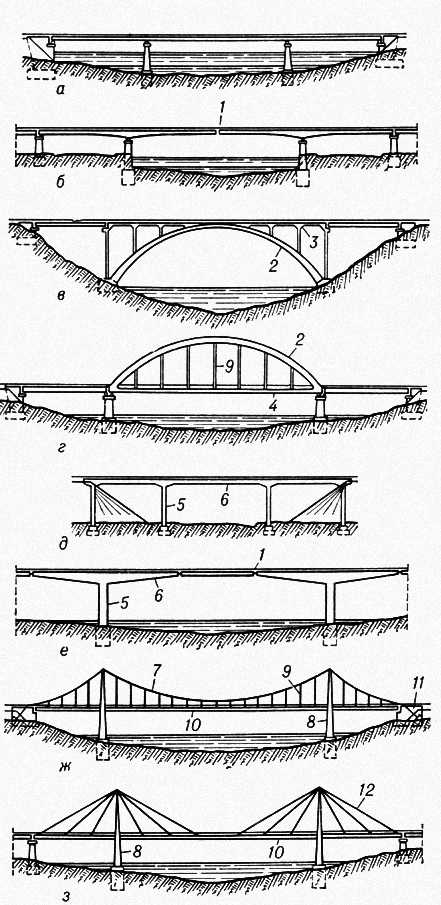

Рис. 2. Системы мостов: а — с неразрезной балкой; б — балочно-консольная; в — арочная; г — комбинированная (безраспорная арка с затяжкой); д — рамная; е — рамно-подвесная; ж — висячая; з — вантовая; 1 — шарнир; 2 — арка; 3 — надарочное строение; 4 — затяжка; 5 — стойка; 6 — ригель; 7 — кабель; 8 — пилон; 9 — подвески; 10 — балка жёсткости; 11 — анкерная опора; 12 — ванты.
