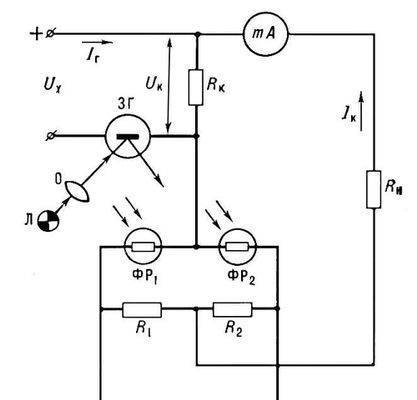

Схема фотогальванометрического компенсационного усилителя для измерения напряжения: Ux — измеряемое напряжение; ЗГ — зеркальный гальванометр; Л — источник света; О — объектив; ФР — фоторезистор; Евсп — вспомогательный источник напряжения; Iг — ток в цепи гальванометра; Iк — ток в цепи нагрузки; R — резистор; Rк — компенсационный резистор; Rн — нагрузка; Uк — компенсирующее напряжение.
