Инверсионная кривая, кривая на диаграмме состояния, ограничивающая область состояний вещества, для которых переход вещества от более высокого давления к низкому (в процессе дросселирования) связан с понижением температуры (см. Джоуля — Томсона эффект). За пределами этой области вещество (газ, жидкость) при дросселировании нагревается. Линия постоянного давления (изобара р = const, см. рис.) пересекает И. к. в двух инверсионных точках: верхней (Ti,max) и нижней (Ti,min). Верхняя точка лежит в области газообразного состояния вещества, нижняя — жидкого состояния. При Ti,min < T < Ti,max в определённом интервале давлений газ может быть сжижен путём дросселирования, при T > Ti,max этого добиться нельзя. Чем ближе газ по своим свойствам к идеальному газу, тем ниже его температура инверсии (у водорода, например, при атмосферном давлении Ti,max = — 57°C, у гелия Ti,max = — 239°C). Для сжижения гелия методом дросселирования его температура должна быть предварительно понижена до — 239 °С (см. Сжижение газов).

  Ю. Н. Дрожжин.

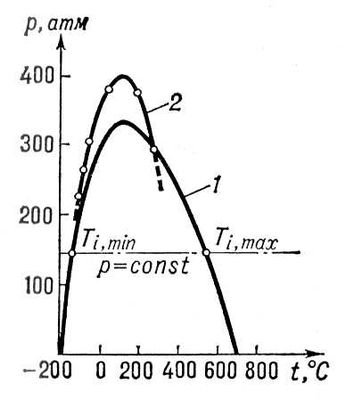

Инверсионные кривые для воздуха в координатах давление — температура: 1 — рассчитанная по уравнению Ван-дер-Ваальса, 2 — по экспериментальным данным.
