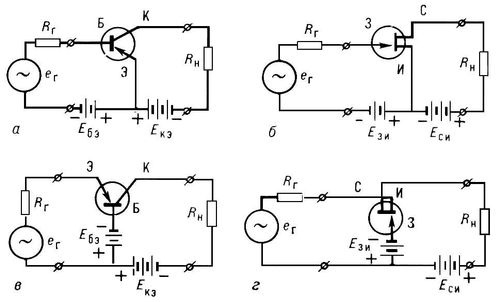

Рис. 2. Принципиальные схемы усилителей на биполярных и полевых транзисторах: с общим эмиттером (а), общим истоком (б), общей базой (в) и общим затвором (г); Э, К, Б — эмиттер, коллектор и база биполярного транзистора; И, З, С — исток, затвор и сток полевого транзистора; еr — источник усиливаемых колебаний; Rг, Rн — эквивалентные сопротивления входной цепи и нагрузки; Ебэ, Екэ, Ези, Еси — источники постоянного тока соответственно в цепях база — эмиттер, коллектор — эмиттер, затвор — исток, сток — исток. Название типа усилителя определяется тем, какая область (электрод) транзистора является общей для цепи источника усиливаемого сигнала и цепи нагрузки.
