Гидромонитор (от гидро... и англ. monitor — водомёт), аппарат для создания и управления полётом мощных водяных струй с целью разрушения и смыва горных пород, золы, шлака и др. Наиболее распространены Г. в гидротехническом и промышленном строительстве, при открытой и подземной разработке месторождений полезных ископаемых.

  Г. впервые были применены в России для добычи золота на Урале (1830), позднее (1880) К. Ф. Пеньевский на р. Ныгри для размыва торфа использовал Г., изготовленные из парусиновых труб и рассчитанные на работу при давлении 0,6—0,9 Мн/м2 (6—9 кгс/см2. Г. состоит (рис. 1) из нижнего неподвижного колена 1 и верхнего колена 2, которое может вращаться вокруг вертикальной оси благодаря шарнирному устройству. Ствол 3 Г. может отклоняться от горизонтальной плоскости вверх и вниз при помощи шарового шарнира. Вода в Г. подводится по трубопроводу под давлением (от насосной станции) и через систему колен и шарниров попадает в ствол, имеющий конусность 3—5° в направлении движения потока воды. Ствол оканчивается насадкой 4, в которой формируется струя воды. Размытая гидромониторной струей порода в виде гидросмеси транспортируется самотёком или грунтовыми насосами.

  Г. разделяются: по назначению — для открытых работ, подземных работ (рис. 2) и специального назначения: по технологическим признакам — на врубовые и смывные; по создаваемому напору — на высоко- и низконапорные; по способу управления — на управляемые вручную и с дистанционным управлением; по расположению в забое — на работающие непосредственно у забоя (Г. ближнего боя) и на работающие вне контура обрушения уступа.

  Развитие техники гидромониторостроения происходит преимущественно в направлении создания самоходных Г. с дистанционным управлением.



  Лит.: Цяпко Н. Ф., Чапка А. М., Гидроотбойка угля на подземных работах, М., 1960; Нурок Г. А., Гидромеханизация открытых разработок, М., 1970.

  В. И. Шелоганов.

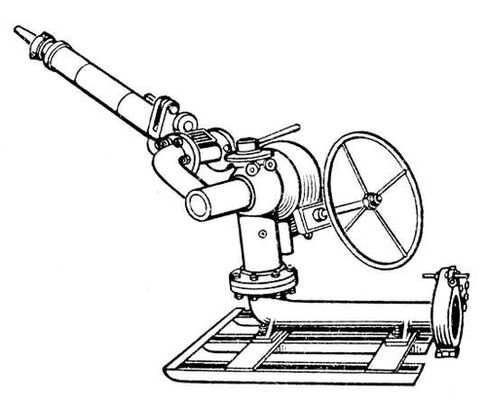

Рис. 2. Гидромонитор для подземных работ.


Рис. 1. Гидромонитор с дистанционным управлением.
