Электрический звонок

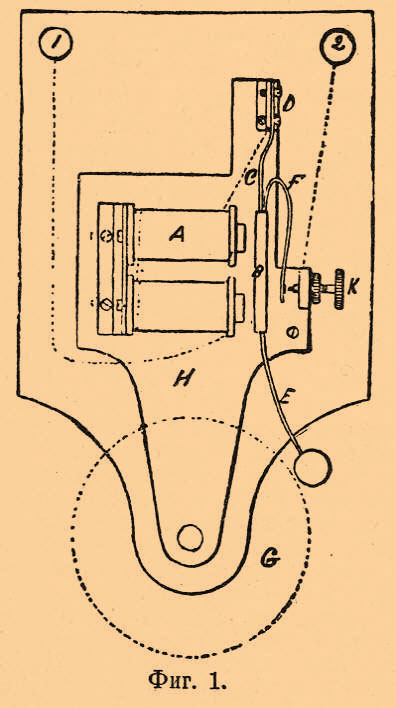

— состоит из подковообразного электромагнита А (фиг. 1), против сердечников которого на пружине С помещается полоса мягкого железа В — "якорь".

Пружина, поддерживающая якорь, привинчена или припаяна к стойке D. К якорю приделан стержень E с шариком на конце — молоточек. Припаянная к якорю пружина F (или продолжение пружины С) касается так наз. контактного винта К. Все эти части в хороших звонках укрепляются на металлическом основании Н из чугуна или латуни, причем стойка контактного винта К изолируется от основания роговым каучуком или фиброй, основание же привинчивается к доске. Зажимы 1 и 2 служат для присоединения внешних проводов к звонку. Внутренние же соединения в звонке, показанные на фигуре пунктирами, устроены следующим образом: зажим 1 соединен с одним концом обмотки электромагнита, другой конец соединяется со стойкой D, которая через пружины С и F сообщается с винтом K, а от него идет соединительная проволока к зажиму 2. При пропускании тока сердечники электромагнита намагничиваются и притягивают якорь, пружина F отходит при этом от винта K и прерывает ток; сердечники утрачивают свой магнетизм и якорь пружиной C отрывается от них; пружина F вновь касается винта K и вновь замыкает ток. Колебания якоря сопровождаются ударами молоточка о колокольчик G, укрепленный посредством стойки на общем основании Н. При действии звонка прерывание тока сопровождается искрами между пружиной F и винтом K, а искры быстро испортили бы поверхность латуни; поэтому обыкновенно винт K заканчивается платиновым штифтом, а в прикасающейся к нему части F вделана платиновая пластинка. Кроме описанного прерывистого звонка, применяется иногда звонок одноударный. В одноударном нет пружины F и контактного винта K, а стойка D соединяется непосредственно с зажимом 2. При замыкании цепи якорь, притянувшись к электромагниту, удерживается в этом положении все время, пока цепь замкнута, и молоточек производит при каждом замыкании внешней цепи лишь один удар. Присоединяя к обыкновенному звонку третий зажим, соединенный с D, можно пользоваться звонком и как обыкновенным, и как одноударным.

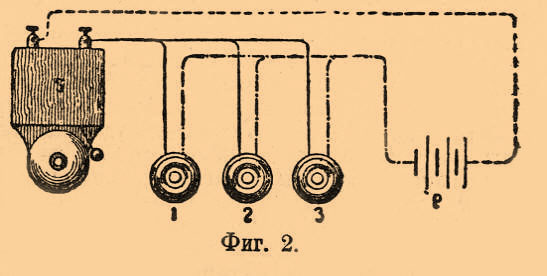

В качестве источника тока для звонков обыкновенно употребляют элементы Лекланшэ или сухие элементы (см. Элементы). Для устройства звонковой цепи употребляется медная проволока, обыкновенно 0,9—1,1 мм диаметром, изолированная одним или двумя слоями бумажной обмотки, пропитанной парафином; для сырых помещений применяется изолировка гуттаперчей. Приспособления для замыкания тока и, следовательно, для приведения в действие звонка весьма разнообразны как по виду, так и по материалу, но суть их сводится к двум пружинам, которые при нажатии пуговки (кнопки) приводятся в прикосновение и замыкают ток. Замыкание тока в дверных контактах, напр. в магазинах, производится обыкновенно рычажком, который отклоняется при открывании двери и приходит в соприкосновение с пружиной. Это соприкосновение продолжается лишь короткое время. Иногда в дверном контакте замыкание тока производится двумя пружинами, которые при закрывании двери разъединяются вдавливаемым между ними клином из изолирующего вещества. При таком устройстве контакта звонок будет звонить все время, пока дверь открыта. Звонковая установка в случае одной только кнопки не представляет затруднений, следует лишь соединить последовательно звонок, батарею и кнопку. На фиг. 2 показана схема установки, когда вызов одним звонком производится из различных помещений.

При больших расстояниях ради экономии вместо соединительной проволоки от батареи P к звонку S (обратный провод) пользуются землею, которая проводит хуже меди, но худшая проводимость вознаграждается в этом случае большей площадью поперечного сечения. Там, где имеются водопроводные и газопроводные трубы, для этой цели стоит лишь соединить полюс батареи P и один из зажимов звонка с трубами. При этом труба должна быть хорошо очищена и проволока припаяна к очищенному месту. Лучше пользоваться водопроводными трубами, так как места соединения газовых труб благодаря суриковой замазке между металлическими поверхностями представляют иногда очень большие сопротивления. Где нет ни водопроводных, ни газовых труб, там для соединения с землею выкапывают яму до постоянно влажного слоя, в яму кладут свинцовый или медный лист поверхностью не меньше 1 кв. арш. с припаянным к нему проводником и засыпают ее сначала коксом, а затем землей. Сверху засыпка должна быть хорошо утрамбована.

Когда одним звонком производится вызов из многих помещений, напр. в гостиницах, то для указания, откуда звонят, к звонку присоединяется нумератор или индикатор. Простейший индикатор состоит из ряда электромагнитов, обмотки которых включаются между отдельными кнопками и общим проводом к звонку Перед каждым электромагнитом помещен номер соответственного помещения, закрытый щитком, вращающимся около некоторой оси. Щитки удерживаются перед номером крючком, соединенным с якорем электромагнита. При нажатии какой-либо кнопки якорь соответственного электромагнита притягивается и отводит крючок, тогда щиток, отпадая, открывает номер. Легко может случиться, что во время вызова прислуга не находится в том помещении, где установлен звонок с индикатором, а по возвращении не обратит внимания на открытый номер. Полезно для устранения такого неудобства ставить звонок непрерывного действия. Такой звонок отличается от обыкновенного тем, что якорь его имеет выступ, на который опирается небольшой рычажок, свободно вращающийся на оси. Когда при замыкании тока якорь притягивается, рычажок отпадает и, прикасаясь к особому контактному винту, соединяет звонок непосредственно с батареей, помимо кнопок. Остановить звонок можно, только поставив рычаг вновь на место. В случае установки двух или более звонков так, чтобы они приводились в действие одной кнопкой, звонки соединяют параллельно, а потому для получения достаточной силы тока в ответвлениях к отдельным звонкам в подобном случае надо употреблять элементы большой поверхности или соединять несколько элементов параллельно.

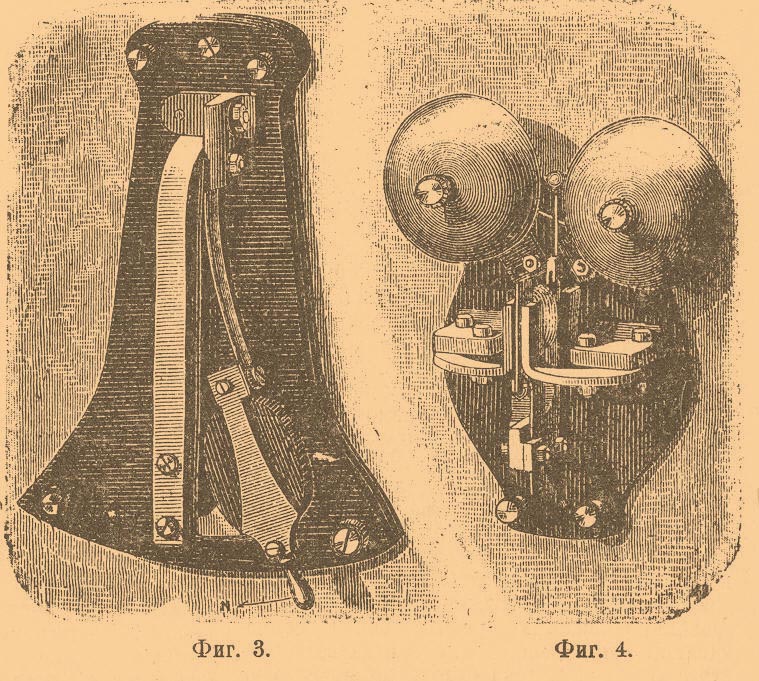

При сигнализации на далекие расстояния в качестве источника тока применяют небольшие индукционные генераторы (индукторы). Как пример подобного рода устройства приведем оригинальный и простой звонок Абданка Абакановича. В индукторе его якорь подвешен на упругой пластинке между полюсами постоянного подковообразного магнита (фиг. 3).

Если якорь вывести из его нормального положения и затем отпустить, то вследствие упругости пластинки он будет некоторое время колебаться между полюсами магнита, в обмотке которого при этом возбуждаются токи переменного направления. Звонок, присоединяемый к подобному индуктору, имеет также особое устройство (фиг. 4). Якорь звонка состоит из катушки, намотанной на Н-образную железную пластинку, помещенную между двумя постоянными магнитами на пружине, которую следует урегулировать таким образом, чтобы колебания якоря были по возможности синхронны с колебаниями якоря генератора. Когда по катушке проходят переменные токи, ее сердечник намагничивается, меняя свою полярность при перемене направления тока, и притягивается то к одному, то к другому магниту, а молоточек ударяет то по одному, то по другому колокольчику. Э. звонок может действовать на расстоянии 300 верст, как показали опыты, произведенные Главным управлением почт и телеграфов в 1886 г., во время электрической выставки в СПб.

Э. звонком можно также воспользоваться для устройства будильника из обыкновенных стенных или столовых часов, заставляя часовую стрелку замыкать цепь прикосновением к пружине, установленной против известного часа. Подробности см. Е. Беланже и М. Шлезингер, "Практическое руководство для устройства Э. звонков, нумераторов, телефонов и громоотводов"; Боттон, "Э. звонки, их устройство, установка и обращение с ними"; Г. Фурнье, "Э. звонки, их устройство и условия правильного действия".

И. Л .
