Импульс электрический, кратковременное изменение электрического напряжения или силы тока. Под кратким понимается промежуток времени, сравнимый с продолжительностью переходных процессов в электрических цепях. И. э. разделяют на импульсы высоковольтные, импульсы тока большой силы, видеоимпульсы и радиоимпульсы. И. э. высокого напряжения обычно получаются при разряде конденсатора на активную нагрузку и имеют апериодическую форму. Такую же форму имеют обычно и разряды молнии. Одиночные И. э. подобной формы с амплитудой от нескольких кв до нескольких Мв с фронтом волны 0,5—2 мксек и длительностью 10—10-2 мксек применяют при испытаниях электрических устройств и оборудования в технике высоких напряжений. Скачки тока большой силы по форме могут быть аналогичны И. э. высокого напряжения (см. Импульсная техника высоких напряжений).

  Видеоимпульсами называются И. э. тока или напряжения (преимущественно одной полярности), имеющие постоянную составляющую, отличную от нуля. Различают прямоугольные, пилообразные, трапецеидальные, экспоненциальные, колоколообразные и др. видеоимпульсы (рис. 1, а—г). Характерными элементами, определяющими форму и количественные параметры видеоимпульса (рис. 2) являются амплитуда А, фронт tф, длительность tи, спад tс и скос вершины (DА), выражаемый обычно в % от А. Периодическая последовательность видеоимпульсов характеризуется частотой повторения и скважностью (отношением периода повторения к длительности И. э.). Длительность видеоимпульсов — от долей сек до десятых долей нсек (10-9 сек). Видеоимпульсы используют в телевидении, вычислительной технике, радиолокации, экспериментальной физике, автоматике и т. д.

  Радиоимпульсом называются прерывистые ВЧ или СВЧ колебания электрического тока или напряжения (рис. 1, д), амплитуда и продолжительность которых зависят от параметров модулирующих колебаний. Длительность и амплитуда радиоимпульсов соответствуют параметрам модулирующих видеоимпульсов; дополнительный параметр — несущая частота. Радиоимпульсы используют главным образом в радиотехнике и технике связи. Длительность радиоимпульсов находится в пределах от долей сек до нсек.



  Лит.: Ицхоки Я. С., Импульсные устройства, М., 1959; Основы импульсной техники, М., 1966; Браммер Ю. А., Пащук И. Н., Импульсная техника, 2 изд., М., 1968.

  В. В. Богомазов.


Рис. 2. Видеоимпульс: А — амплитуда; tф — передний фронт; а — вершина; tс — спад; б — хвост; tи — длительность импульса; DА — скос вершины.

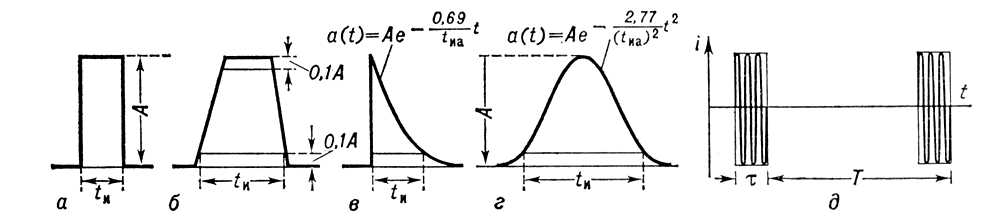

Рис. 1. Электрические импульсы: а, б, в, г — видеоимпульсы прямоугольной, трапецеидальной, экспоненциальной и колоколообразной формы; д — радиоимпульс.
